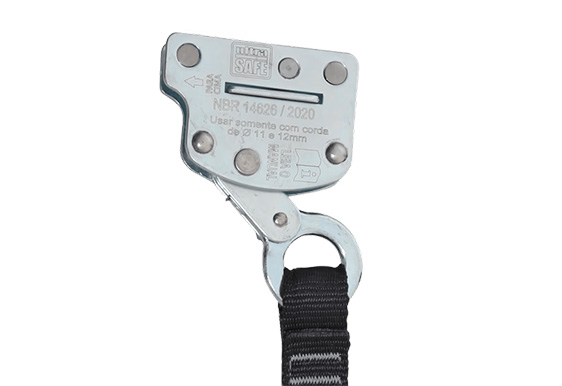

Neo brake

Código: UST00171A000

CARACTERÍSTICAS

Corpo do trava queda e eixo: aço

Came: aço

Conectores: em aço ou alumínio

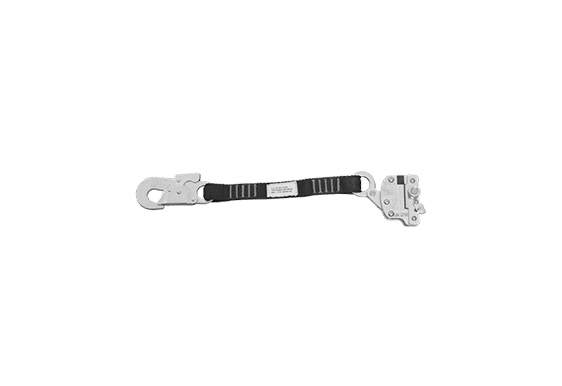

Extensor: L = 36 cm

Comprimento total (Lt) = tomada desde o centro trava queda até a parte interna do conector L = 45 cm

MATÉRIA PRIMA NÃO AGRESSIVA

Este equipamento é confeccionado com matérias primas que não contem substâncias conhecidas ou com suspeita de provocar danos ao usuário.

PESO E ZONA LIVRE DE QUEDA (ZLQ)

Peso: 690 g

Fator de queda: 2

Carga: 100 kg

ZLQ: 2,20 m

USO RECOMENDADO

Proteção contra queda durante deslocamento vertical (subida e descida);

Acesso por corda;

Linhas de vida flexíveis;

Trabalhos em telhados;

Instalação e manutenção de elevadores;

Estruturas metálicas;

Escadas móveis — Postes;

Fachadas;

Espaço confinado.

ATENÇÃO: Verifique se o diâmetro da corda seja o mesmo que o especificado no corpo trava queda. Utilize somente cordas de 11 a 12 mm que atendam a ABNT 15.986: cordas de alma e capa de baixo coeficiente de alongamento para acesso por corda, com as quais foram testados os trava quedas.

VANTAGENS E BENEFICIOS

O trava queda Neo Brake é super compacto e de fácil manuseio;

Possui sistema de bloqueio muito eficiente que foi ensaiado em Laboratório homologado pelo INMETRO;

O dispositivo possui conector integrado e irremovível impedindo assim as possibilidades de perda do conector.

INSTALAÇÃO NA CORDA

1. Posicione o trava-queda de forma que a seta gravada no corpo do dispositivo fique posicionada para cima.

2. Puxe para fora a primeira trava lateral de segurança. Posteriormente desenrosque no sentido anti-horário a segunda trava de segurança, destravando o corpo automaticamente assim o dispositivo é liberado e se abre.

3. Instale a corda dentro do canal central do trava queda e posteriormente realize o processo inverso ao da abertura, enroscando no sentido horário a segunda trava de segurança. Posteriormente encaixe novamente a primeira trava lateral de segurança.

4. Realize o processo inverso ao da abertura, enroscando no sentido horário a segunda trava de segurança.

5. Posteriormente encaixe novamente a primeira trava lateral de segurança.

6. Teste o sentido de travamento do trava queda antes de iniciar o trabalho, puxando o mesmo para baixo e verificando se o sistema funciona corretamente.

7. Conecte o conector no ponto de ancoragem do cinto (peitoral ou dorsal) indicados pela letra A.
